Beskrivning

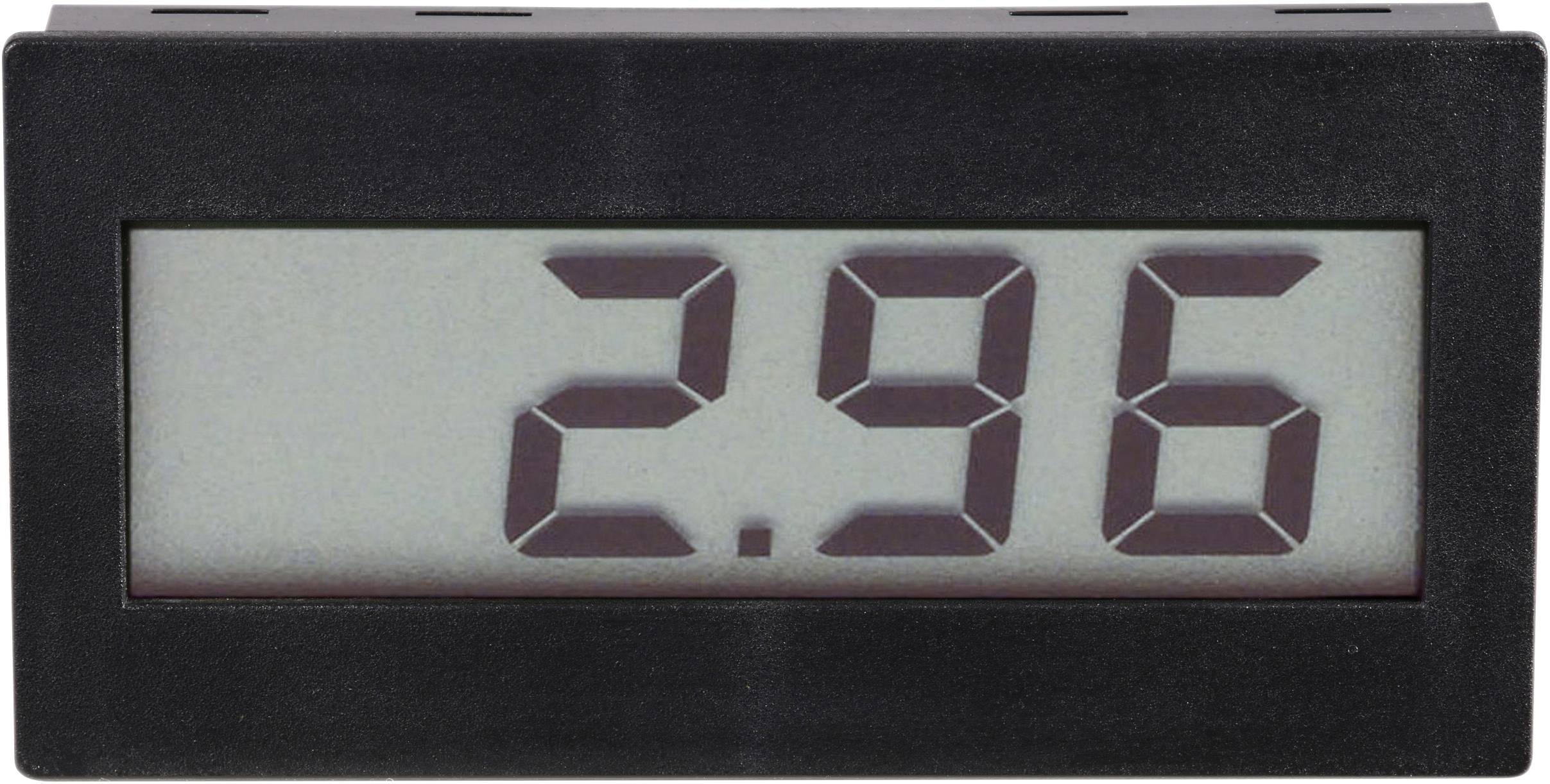

Modul med DIN-mått för inbyggnad i nätenheter, laboratorieinstrument eller instrumentpaneler. Standardmodul med DIN-mått 72 x 36 mm och sifferhöjd 14 mm. Med bakgrundsbelysning med LED:er för avläsning i mörker, extra strömförbrukning ca 50 mA.

Inbyggnadsmått 68,5 x 33 mmTillverkarfärg Grön

Ingångsmotstånd 100 MΩ Önskat mätområde ställs in genom förkoppling av förkopplingsmotstånd (spänningsdelare, shunt), exempelvis voltmeter/amperemeter. Anslutningen görs på lödytorna.

Modul med DIN-mått för inbyggnad i nätenheter, laboratorieinstrument eller instrumentpaneler. Standardmodul med DIN-mått 72 x 36 mm och sifferhöjd 14 mm. Med bakgrundsbelysning med LED:er för avläsning i mörker, extra strömförbrukning ca 50 mA.

Inbyggnadsmått 68,5 x 33 mmTillverkarfärg Grön

Ingångsmotstånd 100 MΩ Önskat mätområde ställs in genom förkoppling av förkopplingsmotstånd (spänningsdelare, shunt), exempelvis voltmeter/amperemeter. Anslutningen görs på lödytorna.

Typ av produkt

Digital panelmätare

Typ

DVM 310

Mått.

(B x H x D) 72 x 36 x 15 mm

Tillverkarfärg

Grön

Bredd

72

Höjd

36

Gränssnitt

inga

Sifferhöjd

14

Djup

15

Positioner

1999

Visning

LCD

Inbyggnadsmått

68,5 x 33

Totalmått

72 x 36

Spänningsförsörjning (specifikationer)

9

Strömförbrukning

2 mA (med bakgrundsbelysning 50 mA)

Tolerans

±0,5 % + 10 siffror

Visningsområde

0 – 1999

Mätområde

±199,9 mV (valfritt utbyggbar genom koppling av motstånd)
