Beskrivning

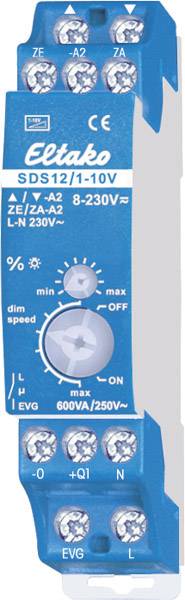

1-10V-styrdimmer för EVG. 1-10V-styrutgång 40mA. Stand-by-förlust endast 1 watt. Minsta belysning och dimningshastighet kan ställas in. Med barnrums- och snooze-funktion. Även för aktivering av LED-konverterare med passivt 1-10V gränssnitt utan hjälpspänning upp till 0,6 mA. Dessutom med hjälpspänning. Lokal och central till/från med samma potential. Matningsspänning galvaniskt separerad. Den senaste hybridtekniken förenar fördelarna med slitagefri elektronisk styrning med hög effekt från specialreläer. Koppling i nollgenomgång för att skona kontakterna. Den inställda ljusstyrkan sparas vid avstängning (minne). Vid strömavbrott sparas kopplingsläget och ljusnivån, och vid behov slås försörjningsspänningen på igen. Med %-vridreglaget kan den minsta ljusstyrkan (helt dimmad) ställas in. Samtidigt fastställs om barnrumsbrytaren och snoozeknappen är aktiva (+KI+SL). Med dim-speed-vridreglaget kan dimmerhastigheten ställas in. Till- och frånkoppling av last sker med ett bistabilt relä på utgången EVG. Bryteffekt lysrör eller NV-halogenlampor med EVG 600VA. Genom att använda ett bistabilt relä finns det även i tillkopplat läge ingen spolförlusteffekt och ingen Uppvärmning som följd. När du har installerat vänta på den automatiska korta synkroniseringen innan den inkopplade förbrukaren läggs på nätet. Du kan antingen ansluta riktningsknappar på pil uppåt + nedåt, eller dessa anslutningsklämmor bryggas och en knapp ansluts som universalknapp. Som riktningsknapp är sedan pil på ovansidan, pil på ovansidan och pil på pil på undersidan samt pil på pil på andra sidan. En dubbelklickpil upp utlöser den automatiska dimningen till full ljusstyrka med dim-speed-hastighet. En dubbelklick pil nedåt utlöser snoozekopplingen. Barnrumskopplingen utförs med knappen på pil upptill. Som universalknapp sker riktningsomvändning genom att snabbt släppa knappen. Barnrumskopplingen KI (universalknapp eller riktningsknapp pil upptill): När du slår på med längre knapptryck slås den på efter ca 1 sekund till med minsta ljusstyrka och så länge som den fortsätter att samplas, långsamt dimmas utan att den senaste sparade ljusstyrkan ändras. Snooze SL (universalknapp eller riktningsknapp pil nedåt): Genom en dubbelpuls dimmas belysningen ned och stängs av från det aktuella dimmläget till minsta ljusstyrka. Den maximala dimningstiden på 60 minuter är beroende av det aktuella dimläget och den inställda minsta ljusstyrkan och kan därmed förkortas i motsvarande grad. Genom en kort knapptryckning kan du när som helst stänga av när som helst under avspelningen. En lång knapp under dimningen dimmar upp och snoozeknappar.

1-10V-styrdimmer för EVG. 1-10V-styrutgång 40mA. Stand-by-förlust endast 1 watt. Minsta belysning och dimningshastighet kan ställas in. Med barnrums- och snooze-funktion. Även för aktivering av LED-konverterare med passivt 1-10V gränssnitt utan hjälpspänning upp till 0,6 mA. Dessutom med hjälpspänning. Lokal och central till/från med samma potential. Matningsspänning galvaniskt separerad. Den senaste hybridtekniken förenar fördelarna med slitagefri elektronisk styrning med hög effekt från specialreläer. Koppling i nollgenomgång för att skona kontakterna. Den inställda ljusstyrkan sparas vid avstängning (minne). Vid strömavbrott sparas kopplingsläget och ljusnivån, och vid behov slås försörjningsspänningen på igen. Med %-vridreglaget kan den minsta ljusstyrkan (helt dimmad) ställas in. Samtidigt fastställs om barnrumsbrytaren och snoozeknappen är aktiva (+KI+SL). Med dim-speed-vridreglaget kan dimmerhastigheten ställas in. Till- och frånkoppling av last sker med ett bistabilt relä på utgången EVG. Bryteffekt lysrör eller NV-halogenlampor med EVG 600VA. Genom att använda ett bistabilt relä finns det även i tillkopplat läge ingen spolförlusteffekt och ingen Uppvärmning som följd. När du har installerat vänta på den automatiska korta synkroniseringen innan den inkopplade förbrukaren läggs på nätet. Du kan antingen ansluta riktningsknappar på pil uppåt + nedåt, eller dessa anslutningsklämmor bryggas och en knapp ansluts som universalknapp. Som riktningsknapp är sedan pil på ovansidan, pil på ovansidan och pil på pil på undersidan samt pil på pil på andra sidan. En dubbelklickpil upp utlöser den automatiska dimningen till full ljusstyrka med dim-speed-hastighet. En dubbelklick pil nedåt utlöser snoozekopplingen. Barnrumskopplingen utförs med knappen på pil upptill. Som universalknapp sker riktningsomvändning genom att snabbt släppa knappen. Barnrumskopplingen KI (universalknapp eller riktningsknapp pil upptill): När du slår på med längre knapptryck slås den på efter ca 1 sekund till med minsta ljusstyrka och så länge som den fortsätter att samplas, långsamt dimmas utan att den senaste sparade ljusstyrkan ändras. Snooze SL (universalknapp eller riktningsknapp pil nedåt): Genom en dubbelpuls dimmas belysningen ned och stängs av från det aktuella dimmläget till minsta ljusstyrka. Den maximala dimningstiden på 60 minuter är beroende av det aktuella dimläget och den inställda minsta ljusstyrkan och kan därmed förkortas i motsvarande grad. Genom en kort knapptryckning kan du när som helst stänga av när som helst under avspelningen. En lång knapp under dimningen dimmar upp och snoozeknappar.

Typ av produkt

Dimmer DIN-skena

Driftspänning

230

Lämplig för

elektroniskt förkopplingsdon

Anslutningseffekt (max.)

600

Lämplig för ljuskälla

Halogenlampa

Tillverkarfärg

Blå

Mått.

(L x B x H) 33 x 55 x 45 mm

Längd

33

Bredd

55

Höjd

45

Mounting method

DRA (DIN-rail adaptor)

Assembly arrangement

Other

Method of operation

Touch control button

Colour

Blue

Halogen free

TRUE

Number of units

1

Connection type

Screwed terminal

Surface protection

Other

Power consumption

1

Material quality

Thermoplastic

Type of load

Capacitive load

Material

Plastic

Type of fastening

Mounting with screw

Light value memory

TRUE

Substation input

FALSE

Serial dimmer

FALSE

Applicable with movement sensor

TRUE

Applicable with transmission button

FALSE

Applicable with infrared button

FALSE

Applicable with presence indicator

TRUE

Applicable with button

TRUE

Applicable with time switch/timer

TRUE

Control voltage

12-230

Transparent

FALSE

Surface finishing

Matt

Core cross section

6-6

Device width

55

Device height

45

Device depth

33

IFTTT support available

FALSE

Dimming phase cut-off (trailing edge)

FALSE

Dimming phase cut-on (leading edge)

FALSE

App control via Bluetooth

FALSE

Compatible with Apple HomeKit

FALSE

Compatible with Google Assistant

FALSE

Compatible with Amazon Alexa

FALSE

Min. brightness controllable

TRUE
