Beskrivning

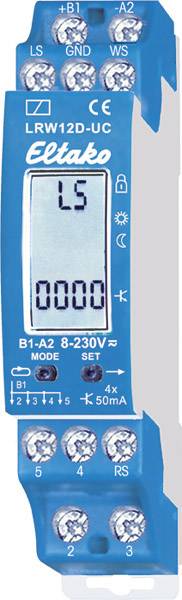

Ljus-skymnings-regn-vindsrelä, 4 optoMOS-halvledarutgångar. Stand-by-förlust endast 0,05 till 0,5 watt. Sensorreläet utvärderar signalerna från ljussensorn LS, regnsensorn RS och vindgivaren WS och ger beroende på inställning via displayen på framsidan motsvarande styrkommandon till de efterföljande ställdonen. OptoMOS-halvledarutgångarna stänger av spänningen som ligger vid universalspänningsingångsklämman +B1. Till ett sensorrelä kan vardera en ljussensor LS, en regnsensor RS och en vindsensor WS anslutas. Av varje sensor men bara en. Om en eller två av de tre möjliga sensorerna inte är anslutna, ska funktionsmenyn för sensorn i fråga väljas. Till en vindsensor WS kan dock flera LRW12D anslutas för att styra olika vindhastigheter. LRW12D måste sedan anslutas till samma potential +B1/-A2. När matningsspänningen UC är an B1/A2 kan LRW12D ställas in enligt bruksanvisning.

Ljus-skymnings-regn-vindsrelä, 4 optoMOS-halvledarutgångar. Stand-by-förlust endast 0,05 till 0,5 watt. Sensorreläet utvärderar signalerna från ljussensorn LS, regnsensorn RS och vindgivaren WS och ger beroende på inställning via displayen på framsidan motsvarande styrkommandon till de efterföljande ställdonen. OptoMOS-halvledarutgångarna stänger av spänningen som ligger vid universalspänningsingångsklämman +B1. Till ett sensorrelä kan vardera en ljussensor LS, en regnsensor RS och en vindsensor WS anslutas. Av varje sensor men bara en. Om en eller två av de tre möjliga sensorerna inte är anslutna, ska funktionsmenyn för sensorn i fråga väljas. Till en vindsensor WS kan dock flera LRW12D anslutas för att styra olika vindhastigheter. LRW12D måste sedan anslutas till samma potential +B1/-A2. När matningsspänningen UC är an B1/A2 kan LRW12D ställas in enligt bruksanvisning.

Typ av produkt

Skymningsrelä

Driftspänning

230

Egenförbrukning

0.5

Skyddsklass

IP20

Mått.

(B x H x D) 36 x 62 x 58 mm

Bredd

36

Höjd

62

Djup

58

Dataöverföring (Smart Home)

kabelbunden

Serie

Eltako

Strömförsörjning

230 V

Monteringssätt

DIN-skena

Mounting method

DIN rail

Width

36

Function

Sensor module

Height

62

Depth

58

Astro program

FALSE

Rated current

0.05

Number of channels

3

Power consumption

0.5

Weekly program

FALSE

Presence simulation

TRUE

Width in number of modular spacings

1

Control voltage 1

12-230

Type of control voltage 1

AC/DC

Rated voltage

8-230

Number of dimmer functions

0

Group switch

FALSE

Max. switching current (cos phi = 0.6)

0.05

Panic function

FALSE

Current surge function, number of channels

0

Degree of protection (IP)

IP20

Central function OUT

FALSE

Stair light and forewarn

FALSE

Number of universal dim channels

0

Roller shutter-/sun protection control, number of channels

3

Rain sensor

FALSE

Brightness sensor

1000-60000

Twilight sensor

1000-60000
