Beskrivning

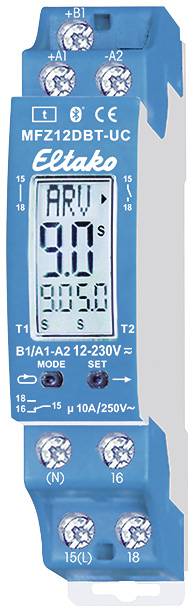

Digitalt inställbart multifunktionstidsrelä med display och Bluetooth med Eltako Connect-app. Med 18 funktioner. 1 potentialfri växlare 10A/ 250V AC och DX, 230V LED-lampor upp till 200 W, glödlampor 2000 W. Med displaybelysning. Stand-by-förlust endast 0,1-0,3 watt. Din-skena för montering på DIN-EN 60715 TH35. 1 delningsenhet = 18 mm bred, 58 mm djup. Med den patenterade Eltako-Duplex-tekniken (DX) kan normalt potentialfria kontakter, vid omkoppling av 230V växelspänning 50Hz, ändå växla i nollgenomgång och därmed minska slitage avsevärt. Anslut bara N-ledaren till klämman (N) och L till 15(L). Detta ger en extra stand-by-förlust på endast 0,1 W. Universal styrspänning 12..230 V UC. Matningsspänning som styrspänning. Både funktion och tid anges med en knapptryckning och visas digitalt på en LCD-display. Endast två knappar kan användas. Tidsinställningen gör det möjligt att ange alla värden inom den förvalda tidsramen (0,1-9,9 eller 1-99 sekunder, minuter eller timmar). Den längsta tiden är 99 timmar. 600 tidsinställningar är möjliga. Den tid som anges visas permanent digitalt. Funktioner: RV = Återfallsfördröjning. Av = frånslagsfördröjning. Av+ = additiv aktiveringsfördröjning TI = taktgivare med impuls börjar. TP = taktgivare med paus börjar. IA = impulsstyrd aktiveringsfördröjning (t.ex. automatisk dörröppnare). IF = Pulsformare. EW = påkoppling AW = OFF-impuls. EAW = Inkopplingstid och OFF-impuls. ARV = svar och återfallsfördröjning. ARV+ = tillsatsämnen aktiverings- och återfallsfördröjning. ES = impulsbrytare SRV = impulsbrytare med återfallsfördröjning. ESV = impulsbrytare med återfallsfördröjning och avstängningsförvarning. DEN = relä. ON = varaktighet. OFF = kontinuerlig AV. Funktionerna TI, TP, IA, EAW, ARV och ARV+ kan ange en annan tid, även med annan tidsram. Inställning av tidsreläet sker antingen via Bluetooth med app eller med knapparna mode och SET. Genom den 1:a Tryck på mode resp. DISPLAYBELYSNINGEN SLÅS på GENOM SETET. 20 sekunder efter det senaste mode- resp. MED DEN HÄR SATSEN går programmet automatiskt tillbaka till den normala förarevisningen och displaybelysningen stängs av. Timer med app: Tryck in SETET, på displayen visas BLE (Bluetooth) och timer-ID. Nu kan du ansluta till app (leveranstillstånd PIN 123123). Skanna QR-kod på bruksanvisningen, app för genom inlärningsprocessen. Eftertanke som anslutningen till app har gjorts visas BLE+ på displayen. Knapparnas mode och SET är nu spärrade. Efter 20 minuter utan interaktion med timern separeras anslutningen automatiskt. Ändra PIN-kod: PIN för Bluetooth-anslutning kan ändras i app, under posten enhet-PIN. Bluetooth-reset (radera eventuellt modifierad PIN-kod): Anslutningen till app måste vara separat. MODE och SET kan samtidigt trycka på 2 sekunder, RES blinkar i displayen. Nu set 2 sekunder tryck, det visas BLE på displayen. Bekräftas med mode, utförs BLE-Reset, PIN-koden raderas och levereras. Ställ in tidsintervall med knapparna mode och SET: Genom att trycka på knappen mode väljs LCD-elementet, som ska ändras. Elementet som är tillgängligt blinkar. Genom att trycka på knappen SET ändras det element som befinner sig under åtkomst. Detta kan vara funktionen, tidsramen, tiden T1 eller tiden T2 (endast för TI, TP, IA, EAW, ARV och ARV+). Varje inmatning avslutas med knappen mode. Efter tidsinställningen med mode blinkar inget element längre – tidsreläet är driftklart. Säkerhet vid strömavbrott: De inställda parametrarna lagras i ett EEPROM och finns därför omedelbart till förfogande igen efter ett strömavbrott.
