Beskrivning

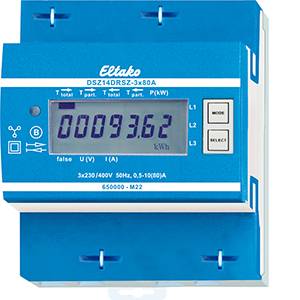

Endast kalibrerade mätare är godkända för fakturering enligt punkt 25 i den tyska lagen om kalibrering. Bristande efterlevnad är en bristande efterlevnad enligt punkt 19. RS485-buss-dubbelriktad-trefasströmmätare. Maximal ström 3x80A, stand-by-förlust endast 0,8 W till L1 och vardera 0,5 W till L2 och L3. Din-skena för montering på bärskena din-en 60715 TH35 i installationsskåp med kapslingsklass IP51. 4 delningsenheter = 70 mm bred, 58 mm djup. Noggrannhetsklass B (1 %) Med RS485-gränssnitt. Den direkt mätbara trefasströmmätaren mäter aktiv energi med hjälp av strömmarna mellan ingångarna och utgångarna. Egenförbrukning på endast 0,8 W eller 0,5 W aktiv effekt per bana mäts inte och visas inte. Den aktiva energin läggs till beroende på tecken. Positiv effekt i räknaren betyder energireferens, negativ effekt betyder energiförsörjning. Energimätningen sker salthalt. Om energiöverdraget (P positivt) är större än energiförsörjning (P negativ), ökas mätarställningen T pil höger. Om energin är större än energitillförsel, höjs räknarställningen T pil till vänster. Energiklädsel med en högerfill och energiförsörjning visas med en Linkspil över de aktiva staplarna på displayen. 1, 2 eller 3 ytterledare med strömmar upp till 80 A kan anslutas. Startström är 40 mA. Anslutningarna L1 och N ska finnas. Anslutning via en FBA14 till Eltako-RS485-bussen med en 2-ledarskärmad bussledning (t.ex. Telefonledning). Räknarnivån och aktuell effekt överförs till bussen – t.ex. för överföring till en extern dator eller GFVS 4.0-programvara – och även skickas till det trådlösa nätverket via FAM14. För detta krävs att den trådlösa antennmodulen FAM14 tilldelas en apparatadress enligt beskrivningen i bruksanvisningen. 7-segments LCD-skärmen kan avläsas två gånger inom två veckor även utan strömförsörjning. Effektöverdraget visas bredvid displayen med en 1000-gånger per kWh blinkande LED. Till höger om displayen finns knapparna ”MODE” och ”SELECT”, som enligt bruksanvisningen visas i menyn. Först tänds bakgrundsbelysningen. Därefter kan den totala aktiva energin visas per referens och leverans, den aktiva energin i det återställningsbara minnet referens och leverans samt de momentana värdena effekt, spänning och ström per ytterledare. Felmeddelande (felaktig): Om ytterledare saknas visas fel och motsvarande ytterledare i displayen.

Endast kalibrerade mätare är godkända för fakturering enligt punkt 25 i den tyska lagen om kalibrering. Bristande efterlevnad är en bristande efterlevnad enligt punkt 19. RS485-buss-dubbelriktad-trefasströmmätare. Maximal ström 3x80A, stand-by-förlust endast 0,8 W till L1 och vardera 0,5 W till L2 och L3. Din-skena för montering på bärskena din-en 60715 TH35 i installationsskåp med kapslingsklass IP51. 4 delningsenheter = 70 mm bred, 58 mm djup. Noggrannhetsklass B (1 %) Med RS485-gränssnitt. Den direkt mätbara trefasströmmätaren mäter aktiv energi med hjälp av strömmarna mellan ingångarna och utgångarna. Egenförbrukning på endast 0,8 W eller 0,5 W aktiv effekt per bana mäts inte och visas inte. Den aktiva energin läggs till beroende på tecken. Positiv effekt i räknaren betyder energireferens, negativ effekt betyder energiförsörjning. Energimätningen sker salthalt. Om energiöverdraget (P positivt) är större än energiförsörjning (P negativ), ökas mätarställningen T pil höger. Om energin är större än energitillförsel, höjs räknarställningen T pil till vänster. Energiklädsel med en högerfill och energiförsörjning visas med en Linkspil över de aktiva staplarna på displayen. 1, 2 eller 3 ytterledare med strömmar upp till 80 A kan anslutas. Startström är 40 mA. Anslutningarna L1 och N ska finnas. Anslutning via en FBA14 till Eltako-RS485-bussen med en 2-ledarskärmad bussledning (t.ex. Telefonledning). Räknarnivån och aktuell effekt överförs till bussen – t.ex. för överföring till en extern dator eller GFVS 4.0-programvara – och även skickas till det trådlösa nätverket via FAM14. För detta krävs att den trådlösa antennmodulen FAM14 tilldelas en apparatadress enligt beskrivningen i bruksanvisningen. 7-segments LCD-skärmen kan avläsas två gånger inom två veckor även utan strömförsörjning. Effektöverdraget visas bredvid displayen med en 1000-gånger per kWh blinkande LED. Till höger om displayen finns knapparna ”MODE” och ”SELECT”, som enligt bruksanvisningen visas i menyn. Först tänds bakgrundsbelysningen. Därefter kan den totala aktiva energin visas per referens och leverans, den aktiva energin i det återställningsbara minnet referens och leverans samt de momentana värdena effekt, spänning och ström per ytterledare. Felmeddelande (felaktig): Om ytterledare saknas visas fel och motsvarande ytterledare i displayen.

Typ av produkt

Elmätare 3-fas

Lastström

10

Indikering

digital

Kalibrering

Kalibrerad

Mått.

(L x B x H) 58 x 70 x 82 mm

Driftspänning

230

Egenförbrukning

0.8

Mätfunktioner

Aktiv effekt

Bredd

70

Höjd

82

Längd

58

Ström (max.)

80

Strömområde

80 A (max)

Typ

DSZ14DRSZ-3x80A MID

Dataöverföring (Smart Home)

RS485

Serie

Eltako

Mounting method

DRA (DIN-rail adaptor)

Width

70

Model

Direct measurement

Height

82

Depth

58

Suitable for

Purchase/supply

Type of indication

Digital

Power consumption

0.8

Frequency

50-50

Max. current (Imax)

80

Width in number of modular spacings

4

Number of positions total (counter)

7

Type of meter

Electronic

Degree of protection (IP)

IP20

Type of interface

RS-485

Energy type

Effective power

Tariff type

Two-tariff

Tariff control

External

Calibrated

TRUE

Approval

Measuring Instruments Directive

Pulse output

Electrical

Accuracy class

B

Pole type

Four conductor

Nominal voltage (Un) N-L

230-230

Nominal voltage (Un) L-L

400-400

Nominal current (In)

10
