Beskrivning

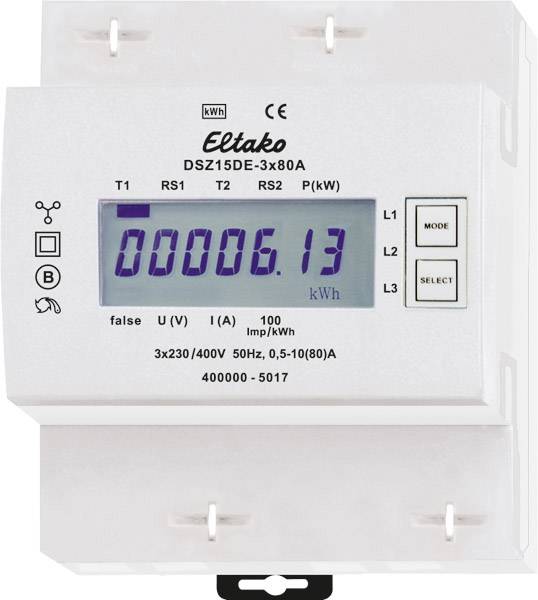

Maxström 3x80A, stand-by-förlust endast 0,5 W per sökväg. Din-skena för montering på din-en 60715 TH35. 4 delningsenheter = 70 mm bred, 58 mm djup. Noggrannhetsklass B (1 %). Med S0-gränssnitt. Den direkt mätbara trefasströmmätaren mäter aktiv energi med hjälp av strömmarna mellan ingångarna och utgångarna. Egenförbrukning på endast upp till 0,5 watt aktiv effekt per bana mäts inte och visas inte. 1, 2 eller 3 ytterledare med strömmar upp till 80A kan anslutas. Startström är 4OmA. N-anslutningen ska finnas. 7-segments LC-display kan avläsas två gånger inom två veckor även utan strömförsörjning. Effektöverdraget visas med ett 100 gånger per kWh blinkande balkar på displayen. Som standard kan även den användas som 2-tariffmätare: Med fastsättning av 230 V till klämmorna E1/E2 kopplas om till ett andra tariff. Till höger om displayen finns knapparna mode och SELECT, som enligt bruksanvisningen visas i menyn. För det första tänds bakgrundsbelysningen. Därefter kan den totala aktiva energin per tariff, aktiv energi i det återställningsbara minnet RS1 resp. RS2 samt aktuell effekt, spänning och ström per ytterledare visas. Felmeddelande (felaktig): Om ledare saknas eller felaktig strömriktning visas fel och motsvarande ytterledare i displayen.

Maxström 3x80A, stand-by-förlust endast 0,5 W per sökväg. Din-skena för montering på din-en 60715 TH35. 4 delningsenheter = 70 mm bred, 58 mm djup. Noggrannhetsklass B (1 %). Med S0-gränssnitt. Den direkt mätbara trefasströmmätaren mäter aktiv energi med hjälp av strömmarna mellan ingångarna och utgångarna. Egenförbrukning på endast upp till 0,5 watt aktiv effekt per bana mäts inte och visas inte. 1, 2 eller 3 ytterledare med strömmar upp till 80A kan anslutas. Startström är 4OmA. N-anslutningen ska finnas. 7-segments LC-display kan avläsas två gånger inom två veckor även utan strömförsörjning. Effektöverdraget visas med ett 100 gånger per kWh blinkande balkar på displayen. Som standard kan även den användas som 2-tariffmätare: Med fastsättning av 230 V till klämmorna E1/E2 kopplas om till ett andra tariff. Till höger om displayen finns knapparna mode och SELECT, som enligt bruksanvisningen visas i menyn. För det första tänds bakgrundsbelysningen. Därefter kan den totala aktiva energin per tariff, aktiv energi i det återställningsbara minnet RS1 resp. RS2 samt aktuell effekt, spänning och ström per ytterledare visas. Felmeddelande (felaktig): Om ledare saknas eller felaktig strömriktning visas fel och motsvarande ytterledare i displayen.

Typ av produkt

Elmätare 3-fas

Lastström

80

Indikering

digital

Driftspänning (specifikationer)

230 V
400

Särskild egenskap

ej kalibrerad

Tillverkarfärg

Vit

Mått.

(L x B x H) 58 x 70 x 58 mm

Vikt

0.2490

Driftspänning

230

Egenförbrukning

0.5

Inbyggnadsbredd

70

Frekvens

50

Noggrannhetsklass

B

Mätfunktioner

Aktiv effekt

Märkspänningsområde

230 till 400 V

Nätspänning (max.)

400

Nätspänning (min.)

230

Bredd

70

Höjd

58

Längd

58

Ström (max.)

80

Ström (min.)

10

Strömområde

10 till 80 A

Typ

DSZ15DE-3x80A

Djup

81.0000

Mounting method

DRA (DIN-rail adaptor)

Width

70

Model

Direct measurement

Height

82

Depth

58

Suitable for

Purchase/supply

Type of indication

Digital

Power consumption

0.5

Frequency

50-50

Max. current (Imax)

80

Width in number of modular spacings

4

Number of positions total (counter)

7

Type of meter

Electronic

Degree of protection (IP)

IP20

Type of interface

Other

Energy type

Effective power

Tariff type

Two-tariff

Escapement mechanism

TRUE

Calibrated

FALSE

Pulse output

Optical

Pulse type

S0

Pulse rate

1000-1000

Accuracy class

B

Pole type

Four conductor

Nominal voltage (Un) N-L

230-230

Nominal voltage (Un) L-L

400-400

Nominal current (In)

10
