Beskrivning

Maxström 3 x 80 A, stand-by-förlust endast 0,5 W per fas. Din-skena för montering på DIN-EN 60715 TH35. 4 delningsenheter = 70 mm bred, 58 mm djup. Noggrannhetsklass B (1 %) Med S0-gränssnitt. Den direkt mätbara trefasströmmätaren mäter aktiv energi med hjälp av strömmarna mellan ingångarna och utgångarna. Den företagsinterna användningen på endast maximalt 0,5 W aktiv effekt per bana mäts inte och visas inte. Den aktiva energin läggs till beroende på tecken. Positiv effekt i räknaren betyder energireferens, negativ effekt betyder energiförsörjning. Energimätningen sker salthalt. Om energiöverdraget (P positivt) är större än energitillförseln (P negativ), ökar räknarställningen T prisrätten. Om energin är större än energitillförsel, höjs räknarställningen T pil till vänster. Energiklädsel med en högerfill och energiförsörjning visas med en Linkspil över de aktiva staplarna på displayen. 1, 2 eller 3 ytterledare med strömmar upp till 80 A kan anslutas. Startström är 40 mA. N-anslutning måste finnas. 7-segments LCD-skärmen kan avläsas två gånger inom två veckor även utan strömförsörjning. Effektöverdraget visas med blinkande balkar, 100 gånger per kWh, på skärmen. Till höger om displayen finns knapparna ”MODE” och ”SELECT”, som enligt bruksanvisningen visas i menyn. Först tänds bakgrundsbelysningen. Därefter kan den totala aktiva energin visas per referens och leverans, den aktiva energin i det återställningsbara minnet referens och leverans samt de momentana värdena effekt, spänning och ström per ytterledare. Felmeddelande (felaktig): Om ytterledare saknas visas fel och motsvarande ytterledare i displayen.

Maxström 3 x 80 A, stand-by-förlust endast 0,5 W per fas. Din-skena för montering på DIN-EN 60715 TH35. 4 delningsenheter = 70 mm bred, 58 mm djup. Noggrannhetsklass B (1 %) Med S0-gränssnitt. Den direkt mätbara trefasströmmätaren mäter aktiv energi med hjälp av strömmarna mellan ingångarna och utgångarna. Den företagsinterna användningen på endast maximalt 0,5 W aktiv effekt per bana mäts inte och visas inte. Den aktiva energin läggs till beroende på tecken. Positiv effekt i räknaren betyder energireferens, negativ effekt betyder energiförsörjning. Energimätningen sker salthalt. Om energiöverdraget (P positivt) är större än energitillförseln (P negativ), ökar räknarställningen T prisrätten. Om energin är större än energitillförsel, höjs räknarställningen T pil till vänster. Energiklädsel med en högerfill och energiförsörjning visas med en Linkspil över de aktiva staplarna på displayen. 1, 2 eller 3 ytterledare med strömmar upp till 80 A kan anslutas. Startström är 40 mA. N-anslutning måste finnas. 7-segments LCD-skärmen kan avläsas två gånger inom två veckor även utan strömförsörjning. Effektöverdraget visas med blinkande balkar, 100 gånger per kWh, på skärmen. Till höger om displayen finns knapparna ”MODE” och ”SELECT”, som enligt bruksanvisningen visas i menyn. Först tänds bakgrundsbelysningen. Därefter kan den totala aktiva energin visas per referens och leverans, den aktiva energin i det återställningsbara minnet referens och leverans samt de momentana värdena effekt, spänning och ström per ytterledare. Felmeddelande (felaktig): Om ytterledare saknas visas fel och motsvarande ytterledare i displayen.

Typ av produkt

Elmätare 3-fas

Lastström

10

Indikering

digital

Kalibrering

Kalibrerad

Mått.

(L x B x H) 58 x 70 x 82 mm

Driftspänning

230

Egenförbrukning

0.5

Mätfunktioner

Aktiv effekt

Bredd

70

Höjd

82

Längd

58

Ström (max.)

80

Strömområde

80 A (max)

Typ

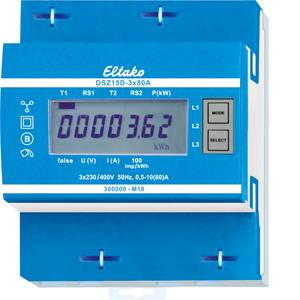

DSZ15DZ-3x80A MID

Dataöverföring (Smart Home)

RS485

Serie

Eltako

Mounting method

DRA (DIN-rail adaptor)

Width

70

Model

Direct measurement

Height

82

Depth

58

Suitable for

Purchase/supply

Type of indication

Digital

Power consumption

0.5

Frequency

50-50

Max. current (Imax)

80

Width in number of modular spacings

4

Number of positions total (counter)

7

Type of meter

Electronic

Degree of protection (IP)

IP20

Type of interface

Other

Energy type

Effective power

Tariff type

Two-tariff

Tariff control

External

Calibrated

TRUE

Approval

Measuring Instruments Directive

Pulse output

Optical

Pulse type

S0

Pulse rate

1000-1000

Accuracy class

B

Pole type

Four conductor

Nominal voltage (Un) N-L

230-230

Nominal voltage (Un) L-L

400-400

Nominal current (In)

10
