Beskrivning

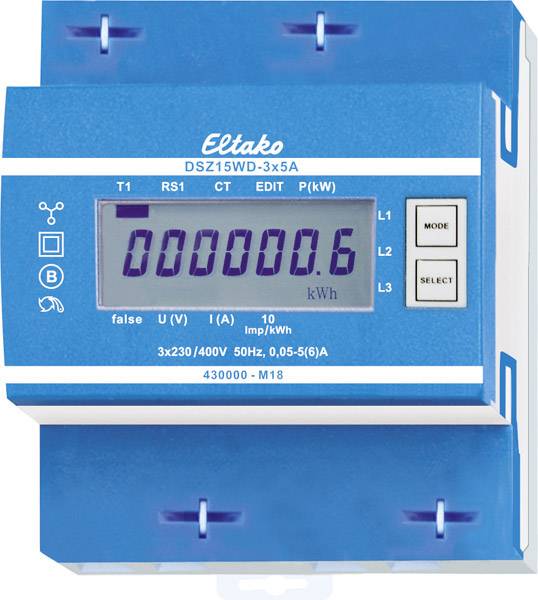

Endast kalibrerade mätare är godkända för strömavräkning enligt §25 i den tyska kalibreringslagen. Bristande efterlevnad är en överträdelse enligt §19. Omvandlare-trefasströmmätare med justerbart omvandlingsförhållande och MID. Maxström 3x5A, stand-by-förlust endast 0,5 W per bana. Din-skena för montering på din-en 60715 TH35. 4 delningsenheter = 70 mm bred, 58 mm djup. Noggrannhetsklass B (1 %). Med S0-gränssnitt. Denna trefasströmmätare mäter aktiv energi med hjälp av strömmarna som flyter genom omvandlarna. Den företagsinterna användningen på endast maximalt 0,5 W aktiv effekt per bana mäts inte och visas inte. 1, 2 eller 3 omvandlare med sekundärströmmar upp till 5A kan anslutas. Startström är 10mA. N-anslutningen ska finnas. 7-segments LC-display kan avläsas två gånger inom två veckor även utan strömförsörjning. Effektöverdraget visas med ett 10 gånger per kWh blinkande balkar på displayen. Till höger om displayen finns knapparna mode och SELECT, som enligt bruksanvisningen visas i menyn. För det första tänds bakgrundsbelysningen. Därefter kan den totala aktiva energin, den aktiva energin i det återställningsbara minnet samt de momentana värdena effekt, spänning och ström per ytterledare visas. Dessutom kan omvandlingsförhållandet ställas in. Vid tillverkning är den inställd med 5:5 och låses med anslutningsklämmor märkta MED JUMPER. Omvandlingsförhållandet anpassas efter den installerade omvandlaren genom att bron tas bort och nyinställning enligt bruksanvisningen. Därefter låses den med bryggan. Omvandlarförhållandena kan ställas in mellan 5:5, 50:5, 100:5, 150:5, 200:5, 250:5, 300:5, 400:5, 500:5, 600:5, 750:5, 1000:5, 1250:5 och 1500:5. Felmeddelande (fel): Om ledare saknas eller felaktig strömriktning? Och den motsvarande ytterledaren visas i displayen. Obs! Före arbete på strömomvandlare frikoppla spänningspanderna från räknaren.

Endast kalibrerade mätare är godkända för strömavräkning enligt §25 i den tyska kalibreringslagen. Bristande efterlevnad är en överträdelse enligt §19. Omvandlare-trefasströmmätare med justerbart omvandlingsförhållande och MID. Maxström 3x5A, stand-by-förlust endast 0,5 W per bana. Din-skena för montering på din-en 60715 TH35. 4 delningsenheter = 70 mm bred, 58 mm djup. Noggrannhetsklass B (1 %). Med S0-gränssnitt. Denna trefasströmmätare mäter aktiv energi med hjälp av strömmarna som flyter genom omvandlarna. Den företagsinterna användningen på endast maximalt 0,5 W aktiv effekt per bana mäts inte och visas inte. 1, 2 eller 3 omvandlare med sekundärströmmar upp till 5A kan anslutas. Startström är 10mA. N-anslutningen ska finnas. 7-segments LC-display kan avläsas två gånger inom två veckor även utan strömförsörjning. Effektöverdraget visas med ett 10 gånger per kWh blinkande balkar på displayen. Till höger om displayen finns knapparna mode och SELECT, som enligt bruksanvisningen visas i menyn. För det första tänds bakgrundsbelysningen. Därefter kan den totala aktiva energin, den aktiva energin i det återställningsbara minnet samt de momentana värdena effekt, spänning och ström per ytterledare visas. Dessutom kan omvandlingsförhållandet ställas in. Vid tillverkning är den inställd med 5:5 och låses med anslutningsklämmor märkta MED JUMPER. Omvandlingsförhållandet anpassas efter den installerade omvandlaren genom att bron tas bort och nyinställning enligt bruksanvisningen. Därefter låses den med bryggan. Omvandlarförhållandena kan ställas in mellan 5:5, 50:5, 100:5, 150:5, 200:5, 250:5, 300:5, 400:5, 500:5, 600:5, 750:5, 1000:5, 1250:5 och 1500:5. Felmeddelande (fel): Om ledare saknas eller felaktig strömriktning? Och den motsvarande ytterledaren visas i displayen. Obs! Före arbete på strömomvandlare frikoppla spänningspanderna från räknaren.

Typ av produkt

Elmätare 3-fas

Lastström

5

Indikering

digital

Kalibrering

Kalibrerad

Driftspänning (specifikationer)

230 V
400

Tillverkarfärg

Blå

Mått.

(L x B x H) 58 x 70 x 58 mm

Vikt

0.2270

Driftspänning

230

Egenförbrukning

0.5

Inbyggnadsbredd

70

Frekvens

50

Noggrannhetsklass

B

Officiellt godkänd

Ja

Mätfunktioner

Aktiv effekt

Märkspänningsområde

230 till 400 V

Nätspänning (max.)

400

Nätspänning (min.)

230

Bredd

70

Höjd

58

Längd

58

Ström (max.)

6

Strömområde

6 A (max)

Typ

DSZ15WD-3x5A MID

Djup

81.0000

Mounting method

DRA (DIN-rail adaptor)

Width

70

Model

Measurement transformer

Height

82

Depth

58

Suitable for

Purchase

Type of indication

Digital

Power consumption

0.5

Frequency

50-50

Max. current (Imax)

6

Width in number of modular spacings

4

Number of positions total (counter)

7

Type of meter

Electronic

Degree of protection (IP)

IP20

Type of interface

Other

Energy type

Effective power

Tariff type

One-tariff

Escapement mechanism

TRUE

Calibrated

TRUE

Approval

Measuring Instruments Directive

Pulse output

Optical

Pulse type

S0

Pulse rate

10-10

Accuracy class

B

Pole type

Four conductor

Nominal voltage (Un) N-L

230-230

Nominal voltage (Un) L-L

400-400

Nominal current (In)

5
