Beskrivning

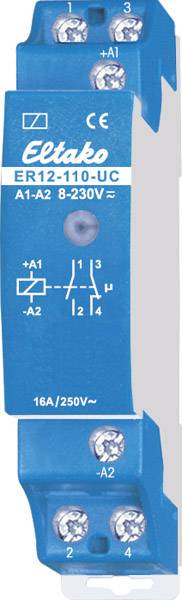

Kopplingsrelä Ingen Stand-by-förlust. Den senaste hybridteknik förenar fördelarna slitagefri aktivering elektronisk med hög effekt på specialreläer. Mycket låg ljudnivå. Aktivering visning med lysdiod. Anslutningsklämmorna beläggning är identisk med elektromekaniska kopplingsrelä R12-110-. Genom att använda en bistabilt relä finns det också i tillkopplat läge ingen spolförlusteffekt och ingen uppvärmning som följd. Reläkontakten kan vara öppen eller stängd vid start och synkroniseras med en tryckning. Detta relä är inte för återkoppling med brytspänning av en dimmer brytaren. Elektroniken har ingen egen strömförsörjning och därför ingen stand-by-förlust. Först vid avstängning av styrkontakten kan aktiveras kontroll, vilken bistabila reläer i rätt riktning kopplar. Vid öppning av kontrollkontakten eller fallande styrspänning levereras tillbaka.

Kopplingsrelä Ingen Stand-by-förlust. Den senaste hybridteknik förenar fördelarna slitagefri aktivering elektronisk med hög effekt på specialreläer. Mycket låg ljudnivå. Aktivering visning med lysdiod. Anslutningsklämmorna beläggning är identisk med elektromekaniska kopplingsrelä R12-110-. Genom att använda en bistabilt relä finns det också i tillkopplat läge ingen spolförlusteffekt och ingen uppvärmning som följd. Reläkontakten kan vara öppen eller stängd vid start och synkroniseras med en tryckning. Detta relä är inte för återkoppling med brytspänning av en dimmer brytaren. Elektroniken har ingen egen strömförsörjning och därför ingen stand-by-förlust. Först vid avstängning av styrkontakten kan aktiveras kontroll, vilken bistabila reläer i rätt riktning kopplar. Vid öppning av kontrollkontakten eller fallande styrspänning levereras tillbaka.

Typ av produkt

Kopplingsrelä

Typ

ER12-110-UC

Anslutning

Skruvklämma

Kontakttyp

1 NC

Nominell spänning

230

Växelspänning (max.)

230

Växelström (max)

16

Max. bryteffekt

1000

Bredd

18

Höjd

58

Mått.

(B x H x D) 18 x 58 x 70.0000 mm

Innehåll

1

Vikt

750

Djup

70.0000

Mounting method

DIN rail

Function

Partially electronic

Built-in depth

58

Rated current

16

Width in number of modular spacings

1

Control voltage 1

12-230

Type of control voltage 1

AC/DC

Frequency control voltage 1

50-50

Voltage type (supply voltage)

AC

Supply voltage

250-250

Max. switching current (cos phi = 0.6)

4

Max. incandescent lamp load

2000

Max. load fluorescent lamp

1000

Max. load fluorescent lamp (Duo circuit)

1000

Max. load fluorescent lamp (parallel compensated)

500

Number of contacts as normally closed contact

1

Number of contacts as normally open contact

1

Number of contacts as change-over contact

0
