Beskrivning

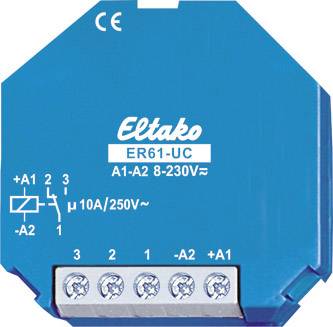

Kopplingsrelä UC. 1 potentialfri växlande kontakt 10 A/250V AC, glödlampor 2000 W. Ingen Stand-by-förlust. För inbyggnad och utanpåliggande montering 45 mm lång, 45 mm bred, 18 mm djup. Den senaste hybridteknik förenar fördelarna slitagefri aktivering elektronisk med hög effekt på specialreläer. Universalstyrspänning 8..230V UC. Mycket låg ljudnivå. Genom att använda en bistabilt relä finns det också i tillkopplat läge ingen spolförlusteffekt och ingen uppvärmning som följd. Reläkontakten kan vara öppen eller stängd vid start och synkroniseras med en tryckning. Detta relä är inte för återkoppling med brytspänning av en dimmer brytaren. Detta bara relä ESR12DDX-UC, ESR12NP-230V+UC eller ESR61NP-230V+UC. Elektroniken har ingen egen strömförsörjning och därför ingen stand-by-förlust. Först vid avstängning av styrkontakten kan aktiveras kontroll, vilken bistabila reläer i rätt riktning kopplar. Vid öppning av kontrollkontakten eller fallande styrspänning levereras tillbaka.

Kopplingsrelä UC. 1 potentialfri växlande kontakt 10 A/250V AC, glödlampor 2000 W. Ingen Stand-by-förlust. För inbyggnad och utanpåliggande montering 45 mm lång, 45 mm bred, 18 mm djup. Den senaste hybridteknik förenar fördelarna slitagefri aktivering elektronisk med hög effekt på specialreläer. Universalstyrspänning 8..230V UC. Mycket låg ljudnivå. Genom att använda en bistabilt relä finns det också i tillkopplat läge ingen spolförlusteffekt och ingen uppvärmning som följd. Reläkontakten kan vara öppen eller stängd vid start och synkroniseras med en tryckning. Detta relä är inte för återkoppling med brytspänning av en dimmer brytaren. Detta bara relä ESR12DDX-UC, ESR12NP-230V+UC eller ESR61NP-230V+UC. Elektroniken har ingen egen strömförsörjning och därför ingen stand-by-förlust. Först vid avstängning av styrkontakten kan aktiveras kontroll, vilken bistabila reläer i rätt riktning kopplar. Vid öppning av kontrollkontakten eller fallande styrspänning levereras tillbaka.

Typ av produkt

Kopplingsrelä

Typ

ER61-UC

Anslutning

Skruvklämma

Kontakttyp

1 switch

Nominell spänning

230

Växelspänning (max.)

250

Växelström (max)

10

Max. bryteffekt

2000

Bredd

20.0000

Höjd

90.0000

Mått.

(B x H x D) 20.0000 x 90.0000 x 70.0000 mm

Innehåll

1

Vikt

50

Djup

70.0000

Mounting method

Flush-mounted

Function

Partially electronic

Built-in depth

18

Rated current

10

Width in number of modular spacings

0

Control voltage 1

12-230

Type of control voltage 1

AC/DC

Frequency control voltage 1

50-50

Voltage type (supply voltage)

AC

Supply voltage

250-250

Max. switching current (cos phi = 0.6)

4

Max. incandescent lamp load

2000

Max. load fluorescent lamp

1000

Max. load fluorescent lamp (Duo circuit)

1000

Max. load fluorescent lamp (parallel compensated)

500

Number of contacts as normally closed contact

0

Number of contacts as normally open contact

0

Number of contacts as change-over contact

1
