Beskrivning

Endast kalibrerade mätare är godkända för strömavräkning enligt §25 i den tyska kalibreringslagen. Bristande efterlevnad är en överträdelse enligt §19. Maximal ström 32A, stand-by-förlust endast 0,4 Watt. Din-skena för montering på din-en 60715 TH35. 1 delningsenhet = 18 mm bred, 58 mm djup. Noggrannhetsklass B (1 %). Med S0-gränssnitt. Denna växelströmsmätare mäter aktiv energi utifrån den strömflöde som flyter mellan ingången och utgången. Egenförbrukning på endast maximalt 0,4 watt aktiv effekt mäts inte och visas inte. Det kan anslutas 1 ytterledare med en ström på upp till 32A. Startström är 2OmA. Vid en förväntad belastning på mer än 50 % skall ett fläktavstånd på 1/2 enheter till apparater som är monterade på samma sätt som deras konstruktion. Använd i förekommande fall distansstycke DS12. Två N-klämmor för säker kabeldragning av flera räknare. 7-segments LC-display kan avläsas två gånger inom två veckor även utan strömförsörjning. Du trycker på knappen. Under skärmen finns en knapp som matats in i menyn enligt bruksanvisningen. För det första tänds bakgrundsbelysningen. Därefter kan den totala aktiva energin, den aktiva energin i det återställningsbara minnet samt de momentana värdena aktiv effekt, spänning och ström visas. Effektöverdraget visas med ett 1000 gånger per kWh blinkande balkar på displayen. Felmeddelande: Vid ett anslutningsfel blinkar skärmens bakgrundsbelysning.

Endast kalibrerade mätare är godkända för strömavräkning enligt §25 i den tyska kalibreringslagen. Bristande efterlevnad är en överträdelse enligt §19. Maximal ström 32A, stand-by-förlust endast 0,4 Watt. Din-skena för montering på din-en 60715 TH35. 1 delningsenhet = 18 mm bred, 58 mm djup. Noggrannhetsklass B (1 %). Med S0-gränssnitt. Denna växelströmsmätare mäter aktiv energi utifrån den strömflöde som flyter mellan ingången och utgången. Egenförbrukning på endast maximalt 0,4 watt aktiv effekt mäts inte och visas inte. Det kan anslutas 1 ytterledare med en ström på upp till 32A. Startström är 2OmA. Vid en förväntad belastning på mer än 50 % skall ett fläktavstånd på 1/2 enheter till apparater som är monterade på samma sätt som deras konstruktion. Använd i förekommande fall distansstycke DS12. Två N-klämmor för säker kabeldragning av flera räknare. 7-segments LC-display kan avläsas två gånger inom två veckor även utan strömförsörjning. Du trycker på knappen. Under skärmen finns en knapp som matats in i menyn enligt bruksanvisningen. För det första tänds bakgrundsbelysningen. Därefter kan den totala aktiva energin, den aktiva energin i det återställningsbara minnet samt de momentana värdena aktiv effekt, spänning och ström visas. Effektöverdraget visas med ett 1000 gånger per kWh blinkande balkar på displayen. Felmeddelande: Vid ett anslutningsfel blinkar skärmens bakgrundsbelysning.

Mätartyp

direktmätande

Typ av produkt

Elmätare

Lastström

32

Indikering

digital

Kalibrering

Kalibrerad

Driftspänning (specifikationer)

230

Tillverkarfärg

Blå

Mått.

(L x B x H) 58 x 18 x 82 mm

Vikt

0.0860

Driftspänning

230

Egenförbrukning

0.4

Inbyggnadsbredd

18

Noggrannhetsklass

B

Officiellt godkänd

Ja

Mätfunktioner

Aktiv effekt

Bredd

18

Höjd

82

Längd

58

Ström (max.)

32

Strömområde

32 A (max)

Typ

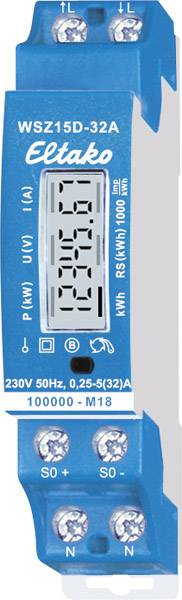

WSZ15D-32A MID

Djup

70.0000

Mounting method

DRA (DIN-rail adaptor)

Width

18

Model

Direct measurement

Height

82

Depth

58

Suitable for

Purchase

Type of indication

Digital

Power consumption

0.4

Frequency

50-50

Max. current (Imax)

32

Width in number of modular spacings

1

Number of positions total (counter)

7

Type of meter

Electronic

Degree of protection (IP)

IP20

Type of interface

Other

Energy type

Effective power

Tariff type

One-tariff

Escapement mechanism

TRUE

Calibrated

TRUE

Approval

Measuring Instruments Directive

Pulse output

Optical

Pulse type

S0

Pulse rate

2000-2000

Accuracy class

B

Pole type

Single phase

With lock code

FALSE

Nominal voltage (Un) N-L

230-230

Nominal current (In)

5
