Beskrivning

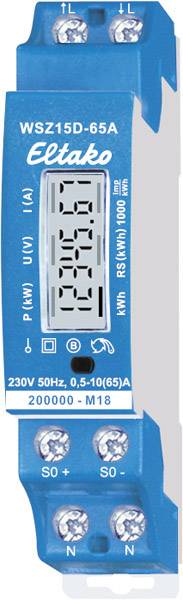

Endast kalibrerade mätare är godkända för strömavräkning enligt §25 i den tyska kalibreringslagen. Bristande efterlevnad är en överträdelse enligt §19. Maxström 65A, stand-by-förlust endast 0,4 watt. Din-skena för montering på din-en 60715 TH35. 1 delningsenhet = 18 mm bred, 58 mm djup. Noggrannhetsklass B (1 %). Med S0-gränssnitt. Denna växelströmsmätare mäter aktiv energi utifrån den strömflöde som flyter mellan ingången och utgången. Egenförbrukning på endast maximalt 0,4 watt aktiv effekt mäts inte och visas inte. Det kan anslutas en ytterledare med en ström på upp till 65A. Startström är 4OmA. Vid en förväntad belastning på mer än 50 % skall ett fläktavstånd på 1/2 enheter till apparater som är monterade på samma sätt som deras konstruktion. Använd i förekommande fall distansstycke DS12. Två N-klämmor för säker kabeldragning av flera räknare. 7-segments LC-display kan avläsas två gånger inom två veckor även utan strömförsörjning. Du trycker på knappen. Under skärmen finns en knapp som matats in i menyn enligt bruksanvisningen. För det första tänds bakgrundsbelysningen. Därefter kan den totala aktiva energin, den aktiva energin i det återställningsbara minnet samt de momentana värdena aktiv effekt, spänning och ström visas. Effektöverdraget visas med ett 1000 gånger per kWh blinkande balkar på displayen. Felmeddelande: Vid ett anslutningsfel blinkar skärmens bakgrundsbelysning.

Endast kalibrerade mätare är godkända för strömavräkning enligt §25 i den tyska kalibreringslagen. Bristande efterlevnad är en överträdelse enligt §19. Maxström 65A, stand-by-förlust endast 0,4 watt. Din-skena för montering på din-en 60715 TH35. 1 delningsenhet = 18 mm bred, 58 mm djup. Noggrannhetsklass B (1 %). Med S0-gränssnitt. Denna växelströmsmätare mäter aktiv energi utifrån den strömflöde som flyter mellan ingången och utgången. Egenförbrukning på endast maximalt 0,4 watt aktiv effekt mäts inte och visas inte. Det kan anslutas en ytterledare med en ström på upp till 65A. Startström är 4OmA. Vid en förväntad belastning på mer än 50 % skall ett fläktavstånd på 1/2 enheter till apparater som är monterade på samma sätt som deras konstruktion. Använd i förekommande fall distansstycke DS12. Två N-klämmor för säker kabeldragning av flera räknare. 7-segments LC-display kan avläsas två gånger inom två veckor även utan strömförsörjning. Du trycker på knappen. Under skärmen finns en knapp som matats in i menyn enligt bruksanvisningen. För det första tänds bakgrundsbelysningen. Därefter kan den totala aktiva energin, den aktiva energin i det återställningsbara minnet samt de momentana värdena aktiv effekt, spänning och ström visas. Effektöverdraget visas med ett 1000 gånger per kWh blinkande balkar på displayen. Felmeddelande: Vid ett anslutningsfel blinkar skärmens bakgrundsbelysning.

Mätartyp

direktmätande

Typ av produkt

Elmätare

Lastström

65

Indikering

digital

Kalibrering

Kalibrerad

Driftspänning (specifikationer)

230

Tillverkarfärg

Blå

Mått.

(L x B x H) 58 x 18 x 58 mm

Vikt

0.0860

Utgång

10

Driftspänning

230

Egenförbrukning

0.4

Inbyggnadsbredd

18

Frekvens

50

Noggrannhetsklass

B

Officiellt godkänd

Ja

Mätfunktioner

Aktiv effekt

Bredd

18

Höjd

58

Längd

58

Ström (max.)

65

Strömområde

65 A (max)

Typ

WSZ15D-65A MID

Djup

70.0000

Mounting method

DRA (DIN-rail adaptor)

Width

18

Model

Direct measurement

Height

82

Depth

58

Suitable for

Purchase

Type of indication

Digital

Power consumption

0.4

Frequency

50-50

Max. current (Imax)

65

Width in number of modular spacings

1

Number of positions total (counter)

7

Type of meter

Electronic

Degree of protection (IP)

IP20

Type of interface

Other

Energy type

Effective power

Tariff type

One-tariff

Escapement mechanism

TRUE

Calibrated

TRUE

Approval

Measuring Instruments Directive

Pulse output

Optical

Pulse type

S0

Pulse rate

2000-2000

Accuracy class

B

Pole type

Single phase

Nominal voltage (Un) L-L

230-230

Nominal current (In)

10
