Beskrivning

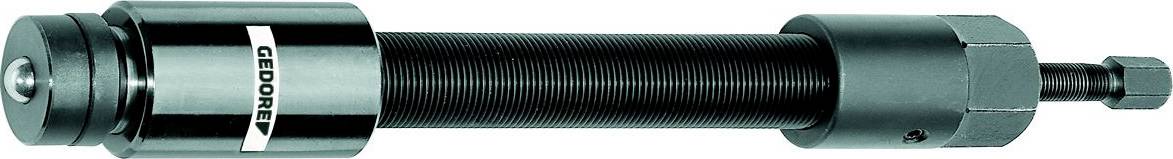

För kontrollerad och säker borttagning Utformad för en tryckkraft på 10 t, 12 t eller 15 t. Tryckstycket kan bytas ut med en spets och vid behov förlängas Den lilla tryckspindeln är säkrad med en utdragsspärr mot oavsiktlig utdragning Förberedd för användning: 1. Kontrollera innan användning att tryckspindeln är tillräckligt långt från locket för att säkerställa att tryckstycket är i utgångsläge i hydraulik-cylindern 2. Locket till spindeln skruvas av. Innan det lossnar gängstiftet 3. Spindelkroppen skruvas fast underifrån i utdragets travers tills spindelkroppen sticker ut ca 60 mm från traversen 4. Skruva på hylsan på spindeln tills det tar stopp och fixera sedan genom att vrida på pinnen Användning och arbetssätt: T.ex. HSP3 5. Placera avdragare och spindelkropp med nyckel SW 41 förspänning 6. Tryckspindel SW 17 med skruv. Hydraulik kommer till användning. Tryckstyckets nav i hydraulik-cylindern är max. 12 mm. Det hydrauliskt upplösta arbetsstycket kan genom att vrida spindelflänsen med hylsan SW 41 justeras helt 7. Efter användning vrids tryckspindeln SW 17 tillbaka till utgångsläget och tryckstycket i hydraulik-cylindern pressas in
