Beskrivning

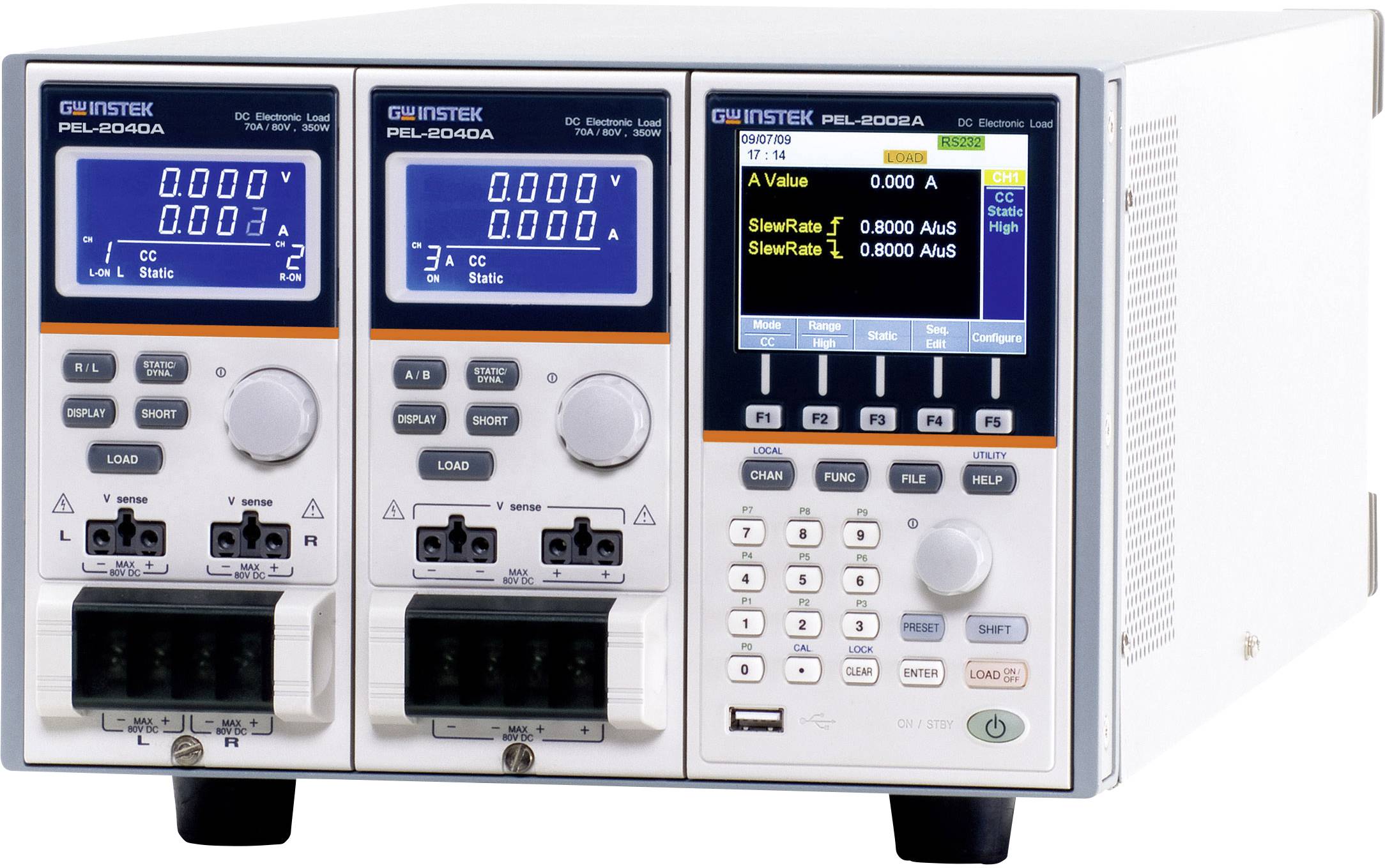

Uppfyller alla dina krav på en höghastighets-lastsimuleringPEL-2004A och PEL-2002A är flerkanaliga, programmerbara DC-laster med modulär struktur. PEL-2000A-serien har utvecklats för att uppfylla den pågående övergången till höghastighetsdrift på dagens halvledarmarknad. På samma sätt som strömförsörjningsenhet har DC-DC-omvandlare och batterier som driver halvledarkretsar blivit nödvändiga för att följa denna förskjutning, strömförsörjningsdesign, kvalitetskontroller och karakteristisk certifiering med hög prestanda. PEL-2000A-serien innehåller två typer av Mainframes och 4 typer av lastmoduler för att flexibelt uppfylla användarens krav. Varje lastmodulkombination kan användas med en mainframe för att anpassa ett testsystem baserat på antalet kanaler och den maximala lastspänningen, spänningen och strömmen i varje kanal. Flera laster kan kopplas parallellt för att ge en högre effekt för att testa högre strömförsörjningsutgångar. Denna flexibilitet minskar de investeringar som krävs för framtida projekt med olika elbehov. PEL-2004A är en 4-kortplats-mainframe med en Master-styrenhet för att spela in 4 lastmoduler, medan PEL-2002A är en 2-slot-mainframe med Master-styrenhet för 2 lastmoduler. Om PEL-2004A är konfigurerad med 4 lastmoduler på vardera 350 watt kan PEL-2000A-serien sänka upp till 1,4 kVA effekt.För högre lastkapacitet kan Mainframes parallellt anslutas med standard MIL 20-poliga kontakter. Max. 5 Mainframes, inklusive en master och 4 slavar, kan anslutas till varandra för att skapa en total belastning på 7kW för starkström- och högeffektsapplikationer. Med 4 tvåkanaliga lastmoduler kan PEL-2004A testa 8 försörjningsutgångar samtidigt. Sekvensfunktionen gör det möjligt för varje kanal att ändra sin lastspets enligt en fördefinierad sekvens med en hastighet på upp till 100 s per steg. Varje sekvens kan köras samtidigt under styrning av en klocka. Detta är en av de starkaste egenskaperna i PEL-2000A-serien, eftersom den kan simulera realistiskt en energiförsörjning med flera utgångar. I dynamiskt läge pulserar lastströmmen eller belastningsmotståndet mellan två förinställda nivåer vid en inställd hastighet upp till 25 s per steg. Detta används ofta som standardtest för att kontrollera att det finns en strömtillförsel för snabb laständring. Anmärkningsvärt är att flera lastkanaler kan kopplas parallellt för att möjliggöra dynamiska tester synkront under en enda klocka. Denna parallella Dynamic-funktionalitet ger flexibilitet, dynamiska tester för en högprestanda-försörjning utan att du behöver ytterligare en högpresterande last.PEL-2000A-serien har en rad olika skyddslägen: Överströmsskydd (OCP), överspänningsskydd (OVP), överbelastningsskydd (OPP), spärrspänningsskydd (RVP) och underspänningsskydd (MKB). Skyddslägena är användbara för att skydda både lastmoduler och provobjekt. En summer kan ställas in när en skyddsinställning har aktiverats. Om ett skyddsläge har utlösts, visar lastenheten ett larm och stoppar sänkningen av ström/spänning. Om en lastenhet drivs i CR- eller CV-läge kan enheten kräva överströmsskydd, för att förhindra att en överdriven ström reduceras. Överströmsskyddet stoppar sänkningen av mer ström vid lasten än den rekommenderade gränsen och förhindrar Burn-out-skador på lasten. Överspänningsskyddet används för att begränsa höjden på spänningsseken. Om OVP utlöses, stoppar PEL-2000A-serien sinspänningen. Överbelastningsskyddet används om ingångseffekten överstiger specifikationerna för belastningen. När OPP aktiveras, slutar effekten att sjunka. Returspänningsskyddet förhindrar återspänningsskador på PEL-2000A-serien till den angivna nominella effekten. När backspänningsskyddet har utlösts hörs en larmsignal, tills spärrspänningen tas bort. Vid underspänningsskydd stängs lasten av om spänningen faller under ett inställt gränsvärde. Go/NoGo-funktionen är tillgänglig för ständig övervakning av testresultat. Om ett testresultat överstiger ett förinställt gränsvärde, visas ett ”No Go”-meddelande på displayen, och en ”No Go”-signal kan skickas över D-SUB-gränssnittet för den externa apparatstyrningen. Denna Go/NoGo-funktion är tillgänglig för CC-läge, CV-läge och CR-läge. I ”program”-läge kan 12 program, som vardera innehåller 10 panel-setup-minnen, redigeras för att skapa arbetsrutiner för upprepade kontroller. När ett program har genomförts, visas resultaten av alla provsteg tillsammans med Go/NoGo-domarna på skärmen. För extern styrning och systemkonfiguration har PEL-2000A-serien som standard USB- och RS-232-gränssnitt samt GPIB som tillval. LabVIEW-drivrutin och data Logging PC-programvara stöds för alla tillgängliga gränssnitt. Varje kanal har en analog styr- /övervakningskontakt på baksidan för att sätta på och stänga av lasten och för att externt övervaka lastströmmen och lasten.
